空壓機系統案例

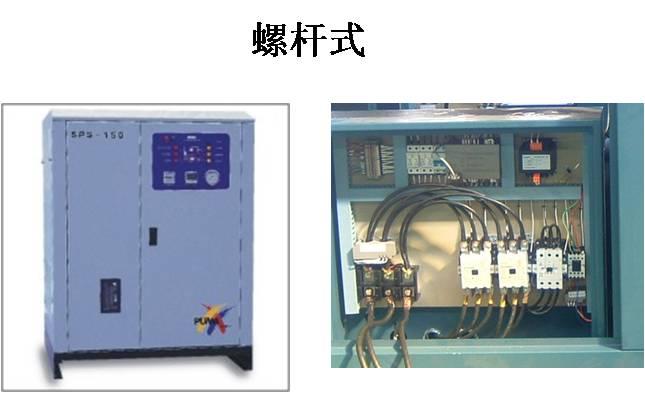

螺桿式空壓機低壓應用為：

1.    一組星三角啟動（三臺接觸器組合）控制螺桿馬達

2.    一臺接觸器用于控制風機馬達

3.    啟動頻度較低，只在開關機時進行開閉動作；運行期間并無開閉動作

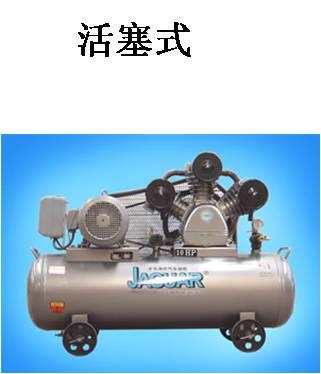

活塞機一般采用一臺磁力啟動器進行直接啟動

啟動頻度為一小時數次

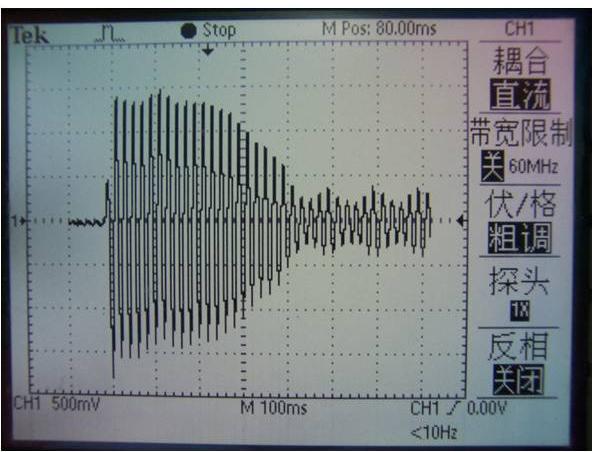

1.    起動電流約為穩定運行電流的6~6.6倍,起動時間500ms~1S.

2.    穩定運行電流實際上是一個交變值,交變周期約100ms,交

3.    變值范圍為+20%

4.    穩定運行時,未測到有接點跳躍(因波形雜訊較多,未截波形)

需防止用電環境惡劣，壓降或不良氣壓閥引起的接點燒損

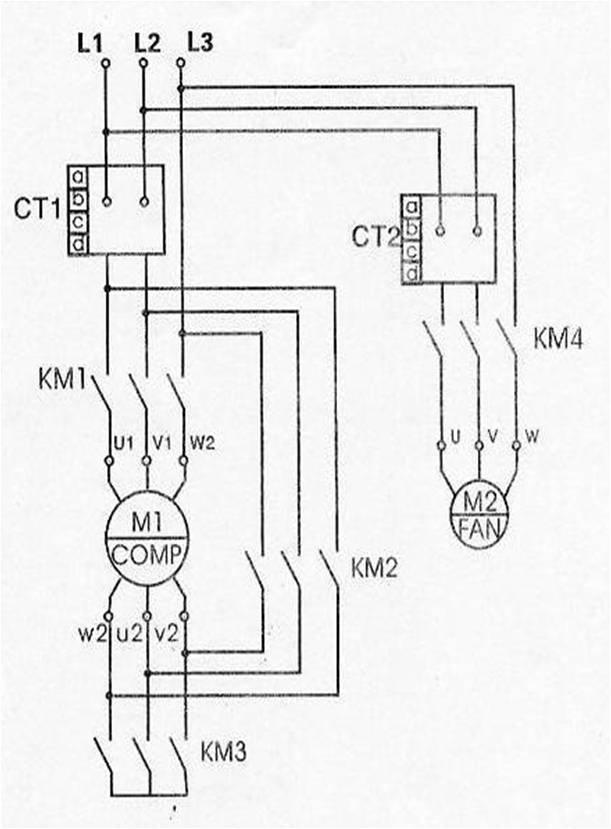

 星三角接線圖：

運行接觸器KM1：CN-100

△接觸器KM2：CN-100

Y接觸器KM3： CN-65



啟動延時：100秒

星三角切換延時：6秒

電機功率：75KW，滿載電流：136A





現場實測使用條件：

進線電流：A: 123.3A      B:129.8A      C 124.4A

KM1運行電流In/√3： A: 72.4A        B:72.1A        C:70.2A

KM2運行電流In/ √3 ：A: 69A          B:72.2A        C:70.2A

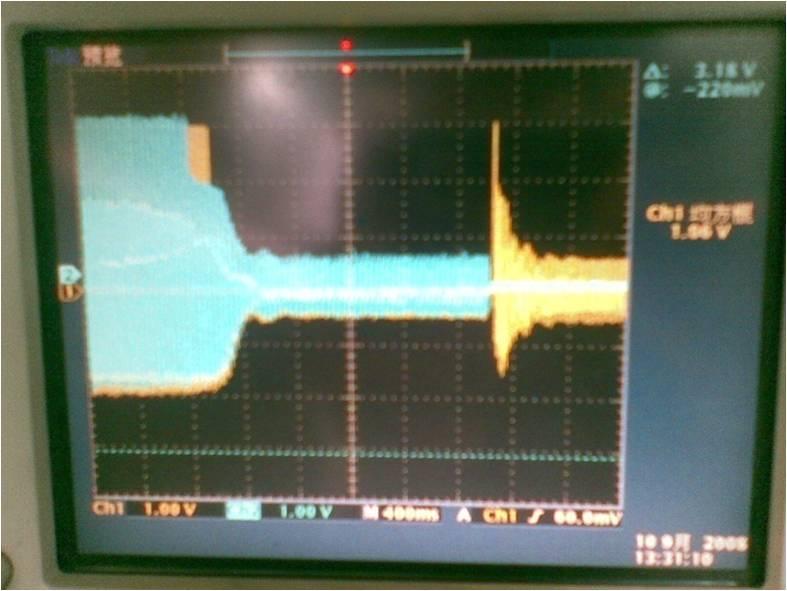

Y-△切換時KM2突波電流：5.42倍，370~390A(極大時可達13倍以上)

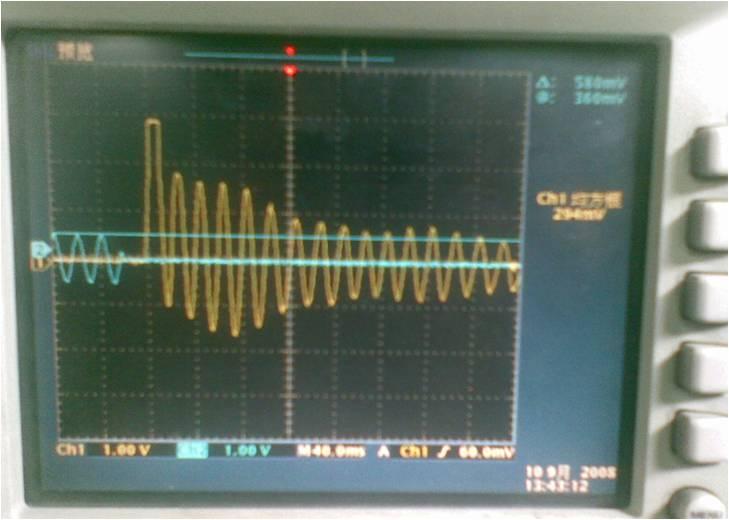

KM3起動電流：201A（依波形計算）

KM3穩達運行電流In/3：45.3A（依波形計算）



結論：

依所測得的接觸器負載電流判定，臺科以下組合可滿足此應用需求：

運行接觸器：CN-100H5

△接觸器：CN-100-H5

Y接觸器：CN-65-H5
