AH700+AP300+JSDG2S+L510應用于灌裝機

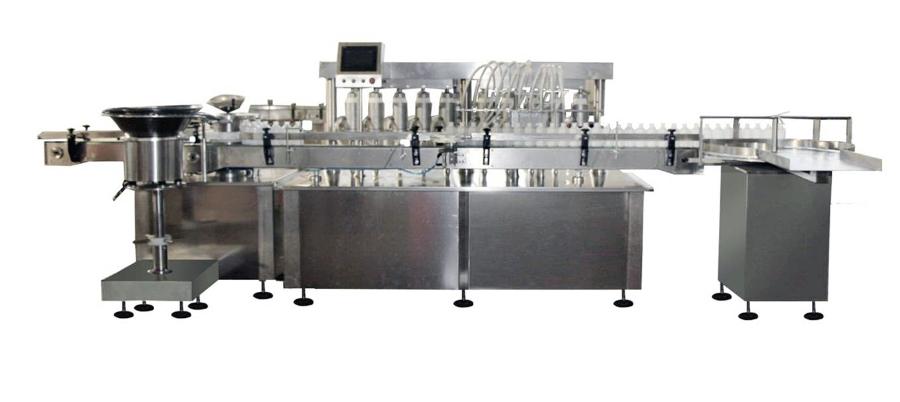

1.設備簡介
灌裝機是將物料按照預定量灌注到容器內的一類設備，根據物料的不同，可分為液體灌裝、膏體灌裝、粉劑灌裝和顆粒灌裝。

此案例為12頭藥品灌裝機，要求灌裝物料快速、定量精確、系統穩定，整套系統采用東元產品。

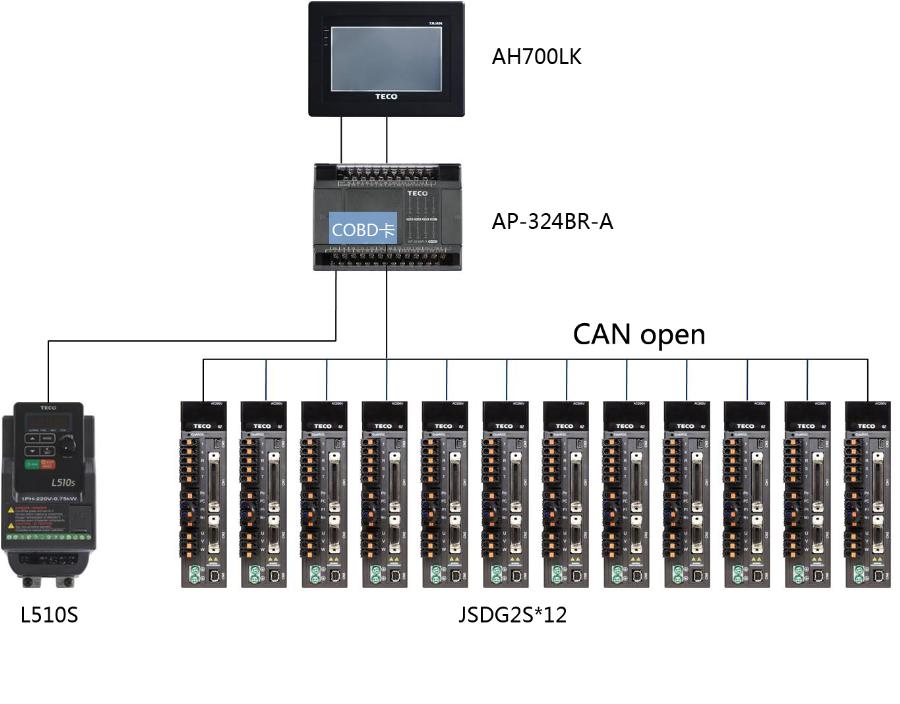

2.系統組成

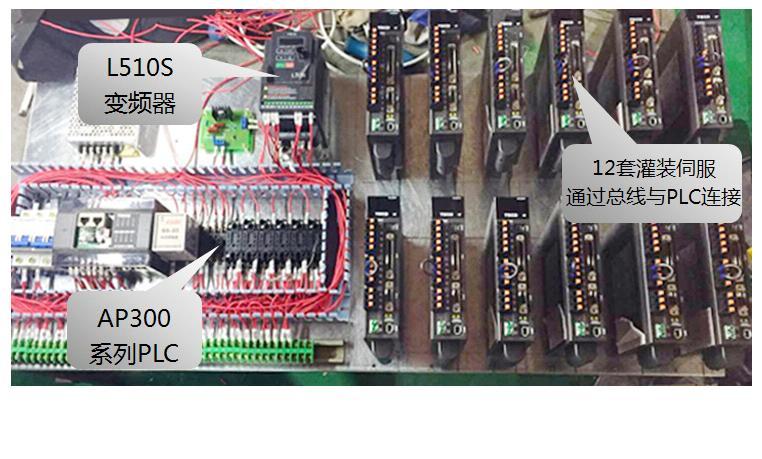

3.控制柜圖片

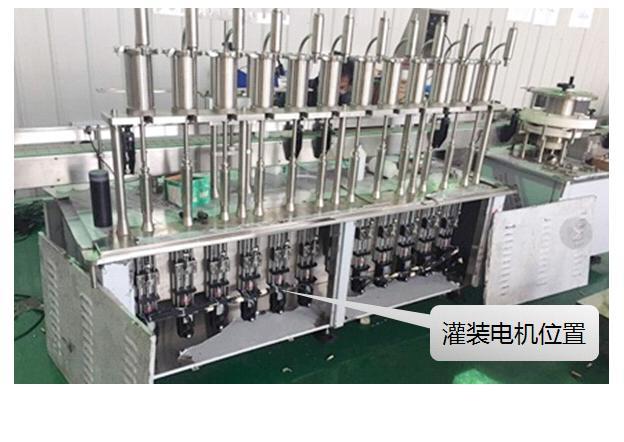

4.工藝說明
回原點：     灌裝伺服均使用17Bit多圈絕對型編碼器，機械安裝完畢后首次確定好每個灌裝泵體的原點位置，按下回原點按鈕12個灌裝伺服回原點位置。如自動灌裝啟動時任一泵不在原點則報警提示；
連灌模式： 連灌只適用于調試模式下，目的為將泵體空氣排空使之充滿所灌液體，動作為上下往返運動；
單灌模式： 單灌只適用于調試模式，目的為單次灌裝一次以確定灌裝液體的實際劑量；
自動灌裝： 自動啟動后，進瓶電機，送瓶傳送帶，出瓶傳動帶，振蕩器工作，檢瓶光電檢測到設定數量的空瓶，灌裝機灌裝，灌裝完成后放瓶氣缸動作，再進瓶灌裝不斷重復進行；
整體流程： 瓶子進入進瓶軌道，由輸送帶輸送到達等分盤。然后瓶子隨等分盤作間歇運動，先在灌裝部位完成灌裝動作；再到達戴膠塞部位戴上膠塞；最后走出等分盤，進入出瓶軌道并送出機器，進入下一道工序。
